不锈钢全自动自清洗过滤器

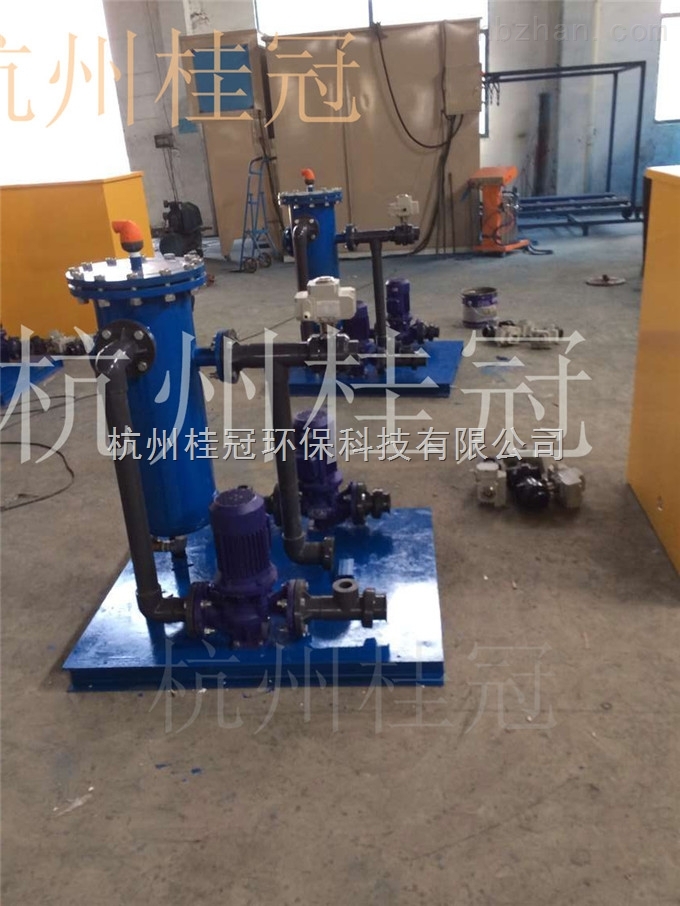

不锈钢全自动自清洗过滤器

型    号: HGDSL
报    价: 4500
分享到:

在水资源日益匮乏、水污染又日益严重的今天,废水综合治理特别是废水的过滤与分离已成为当务之急。但是、我国过滤与分离机械,不论是大型化、高参数产品的开发,节能型、多功能设备的研制,还是传统设备的机械化、自动化、智能化水平的提高与完善,都与世界存在着十分明显的差距。在城市给水、工业用水的水质预处理及循环冷却水处理中。都离不开不锈钢全自动自清洗过滤器。传统的过滤方式都是采用砂滤,虽然砂滤足一种传统的过滤

HGDSL不锈钢全自动自清洗过滤器的详细资料:



在水资源日益匮乏、水污染又日益严重的今天,废水综合治理特别是废水的过滤与分离已成为当务之急。但是、我国过滤与分离机械,不论是大型化、高参数产品的开发,节能型、多功能设备的研制,还是传统设备的机械化、自动化、智能化水平的提高与完善,都与世界存在着十分明显的差距。在城市给水、工业用水的水质预处理及循环冷却水处理中。都离不开过滤。传统的过滤方式都是采用砂滤,虽然砂滤足一种传统的过滤方式,而且在很多场合也是可以的、但是采用砂滤也有很多的不足之处:

1、占地很大、设备成本高;

2、需要定期更换滤料,后期维护成本大;

3、需要一备一用。所以,在很多场合,广大用户都急需一种过滤效果高、成本低、维护方便的过滤设备。近几年来许多科研机构与厂家研制开发了不少新颖实用的产品,并在很多地方得到广泛成功的应用。

不锈钢全自动自清洗过滤器技术

2.1  杭州桂冠简介

自清洗过滤技术是一种20世纪70年代末期发展起来的新型过滤技术,其zui主要的优点是可利用水压自操作、自我清洗,且清洗时不停止过滤,与传统的过滤器相比有如下特点:自动化程度高;压力损失小;不必进行人工清除滤渣。自清洗过滤器适用于工业、农业、市政、海水淡化过程等的分离过滤。

对杭州桂冠来说,提供移除水中悬浮固体的自动自清洁过滤系统不仅仅是一种工作,而是一种生活方式。自1986年在美国成立以来,杭州桂冠已经供应了成千上万的过滤装置。客户来自行行业业,包括世界500强企业、地方及联邦机构。过滤装置在世界40多个国家都有使用,均符合当地标准。单个装置、法兰对法兰系统、完整滑轮安装包、建筑标准、替代法兰或电压标准——所有一切都没有问题,不管您需要什么,我们都能设计。

2.2 杭州桂冠不锈钢全自动自清洗过滤器的工作原理:


水由进水口进入过滤器,首先经过粗滤芯组件滤掉较大颗粒的杂质,然后到达细滤网,通过细滤网滤除细小颗粒的杂质后,清水由出水口排出。在过滤过程中,细滤网的内层杂质逐渐堆积,它的内外两侧就形成了一个压差。当这个压差达到预设值时,将开始自动清洗过程:排污阀打开,主管组件的水力马达室和水力缸释放压力并将水排出;水力马达室及吸污管内的压力大幅下降,由于负压作用,通过吸嘴吸取细滤网内壁的污物,由水力马达流入水力马达室,由排污阀排出,形成一个吸污过程。当水流经水力马达时,带动吸污管进行旋转,由水力缸活塞带动吸污管作轴向运动,吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭,增加的水压会使水力缸活塞回到其初始位置,过滤器开始准备下一个冲洗周期。在清洗过程中,过滤机正常的过滤工作不间断。

2.4 反冲洗能自动进行的原理:

    前面说过,反冲洗是靠液压阀打开和液压缸活塞的动作来实现的,而这些都是通过反冲洗控制器来控制的。反冲洗控制器根据从过滤器进、出口传过来的压差值能准确控制液压阀和液压缸,而控制器的动力来自于管线自身的压力。

2.5  杭州桂冠自清洗过滤器特性:

进行反冲洗时不间断供水,整个反冲洗是以吸嘴净滤网每一点这样的方式实现的。反冲洗时只是吸嘴与细滤网之间很小的局域压力发生变化,而收集器与液压缸的动作也不影响正常的供水。同时,在进行反冲洗时所消耗的水量很少,以流量为300m3h.的过滤器为例:其反冲洗流量为35—40m3h,反冲洗时间为7—15秒,反冲洗水量为80—160L

2.6  不锈钢自清洗过滤器的过滤精度:

过滤精度zui小为5微米,现以50微米细网的过滤特性曲线说明自动反冲过滤机的过滤效果:
50微米细网过滤特性:

从坐标中可以看出:悬浮固体大于50微米时去除率为100%,悬浮固体小于50微米时去除率为50%。以滤网为基础的主过滤性保证100%去除大于50微米的悬浮固体,而以滤饼集结为基础的辅助过滤性的优点是可以去除细小微粒。不锈钢全自动自清洗过滤器

过滤精度换算:

筛网直径(微米)

筛网目数

筛网直径(毫米)

10

1500

0.01

25

650

0.025

30

550

0.03

40

400

0.04

50

300

0.05

80

200

0.08

100

150

0.1

120

120

0.12

150

100

0.15

200

80

0.2

400

40

0.4

800

20

0.8

1500

10

1.5

3000

5

3.0

杭州桂冠不锈钢全自动自清洗过滤器的用途和应用范围

全自动过滤器主要用于净化水用途,可用于工业、农业、电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸,煤矿,游泳池,景观,绿化等各行各业的水过滤、水处理、水改造特别是对水质要求较高的微滤领域,全自动过滤器有很多功能可去除水中泥沙、粘土、铁锈、悬浮物、藻类、生物粘泥、腐蚀产物、大分子细菌、有机物及其它微小颗粒等杂质,达到水质净化的目的。



4、杭州桂冠特点及优势

·    设计结构简单。

·    反清洗时间短,流量,压力损失小。

·    控制系统智能化(PLCPAC)控制,自动化程度高。

·    设备可与中央控制系统连接。

·    高精度过滤,出水水质稳定。

·    滤网终身使用,无需更换。

·    使用寿命长。

·    可适用于不同原水水质和用水要求。

·    易损件少,无耗材,运行费用低,操作管理简单。

·    自动反清洗不断流。

·    材质好,性能稳定。

·    自清洗彻底,免人工维护。

4.1  OR系列



机械结构

特性

标准

可供选择

电源

220V/380V   50Hz



自清洁操作

全自动

半自动、手动

材质

碳钢及不锈钢

钛、镍基合金及其他

运行压力

zui低2.1kg/cm2,zui高10.5kg/cm2

zui低0.8kg/cm2,zui高70kg/cm2

运行温度

无zui低,zui高65.5

无zui低,zui高100

筛网式样

金属丝网/PVC支撑

楔形金属丝,多层熔结

筛网孔径

50~3000微米

5~10000微米

单个装置流速

8100加仑/分钟

15000加仑/分钟

PH

4~9

1~12

兼容液体

海水、油、高腐蚀性液体

连接

法兰、螺纹

卡箍、其他

安装

任何位置,即使是倒置

电器控制

电源

220V/380V AC,   9V/12V DC

水力水压

外壳

NEMA 4X

防爆

反冲洗激活

数据处理、定时器、手动

按容积、遥控

过滤器数量

1~10

1~不限



4.2  ORE-A系列

机械结构

特性

标准

可供选择

构成材料

碳钢及不锈钢

钛、镍基合金及其他

运行压力

zui小2kg/cm2

zui大11kg/cm2

zui小0.8kg/cm2

zui大70kg/cm2

运行温度

无zui低,zui高65.5

无zui低,zui高100

筛网类型

多层烧结

楔形丝织物

筛孔径

50~3000微米

5~10000微米

单体流速

zui大12000gpm

zui大25000gpm

PH

4~9

1~12

兼容液体

海水或腐蚀性液体

连接件

法兰

接头、螺纹

安装

任何位置,即使是倒置

清洗循环持续时间

30s

连续

电器控制

电源

120V 60Hz 1P,

220V 50Hz 1P

208\\240\\460V 60Hz 3P

400V 50HZ 3P

外壳

NEMA 4X

防爆

清洗循环激活

数字、定时、人工

测量体积、远程遥控

控制类型

PLC

PC、中间





杭州桂冠全自动自清洗过滤器的选型

请考虑以下因素

·    处理水量

·    系统的管道压力

·    用户要求的过滤精度

·    过滤杂质中悬浮物浓度

·    过滤介质的有关物理,化学性质

·    特殊用途过滤器
